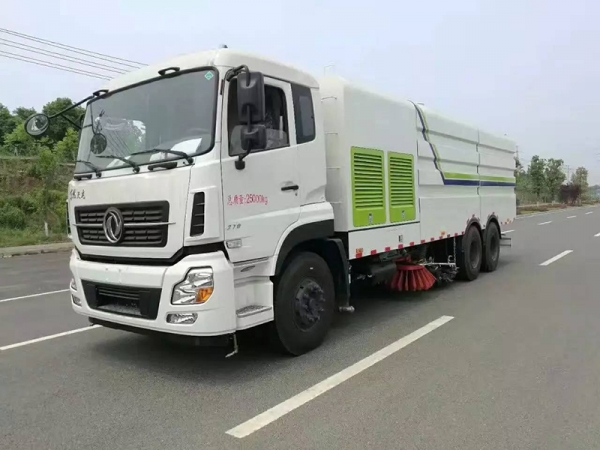

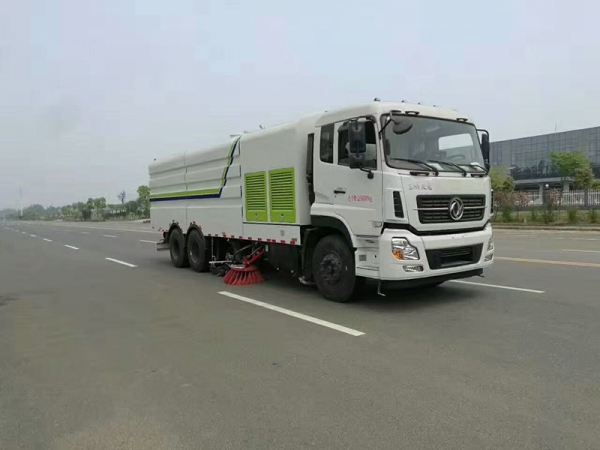

东风天龙12水/10尘洗扫车

1、工作原理

清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

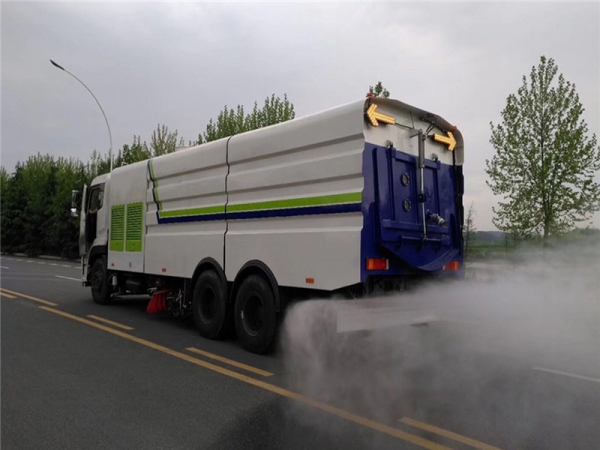

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

2、特点介绍

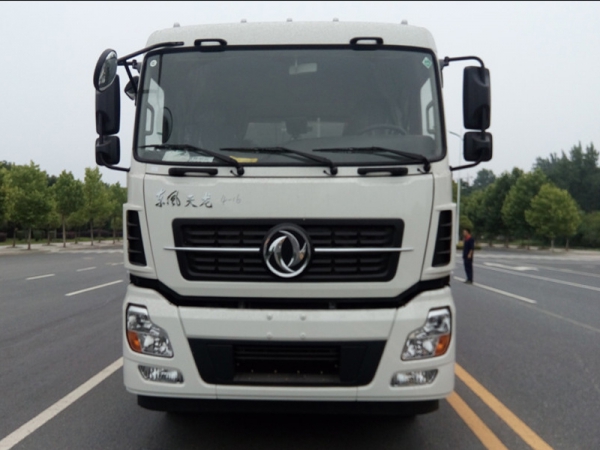

1）采用东风天龙DFL1250A13型二类汽车底盘改装，发动机为康明斯国Ⅴ排放。副发动机为康明斯B170；

2）采用清水箱中置、垃圾箱后置的布置方式，半封闭式副发动机仓，左右转角门+双侧门，人员轻松进入，整体结构紧凑，维修方便；

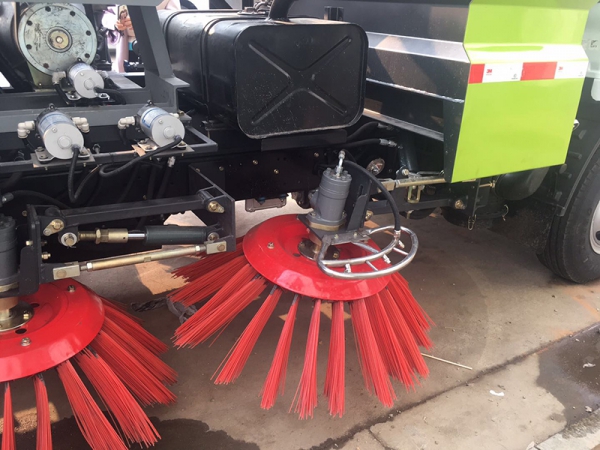

3）侧扫刷系统接地压力采用弹簧调节方式，工作时可根据路面状况随时调整扫刷接地压力，减少扫刷磨损；

4）高压水泵及水喷嘴等均采用进口产品，水泵压力高达140Bar，**大流量137 L/min，对路面冲洗效果更佳；

5）液压系统中液压阀采用进口电磁阀组，排列整齐，便于维护，液压马达采用进口品牌产品，整车液压系统运行可靠，动作灵敏有效，运动元件无爬行现象；

6）专用高压离心风机，**大风量可达12000m3/h，叶片材料采用特殊钢制作，其特殊的叶片形状极其不易磨损；

7）独特的侧扫刷防撞机构，能有效保护侧扫刷机构，能避免任何时候冲洗装置撞击路牙引起损坏；

8）采用先扫，后冲刷，再吸收的工作方式，能将垃圾及污水一次清扫、冲刷、吸收干净。路面作业后无尘土，无积水；

9）高压水路安装有快插式防冻吹水装置接口，防止冬天低温时冻坏水路元件；

10）垃圾箱水箱4mm不锈钢板制成，防腐性能极优；

11）电器元件关键元件采用优质进口元件，操作**采用一键式操作，能实现9种作业模式，**采用运动**器编程**器实现；

12）采用气缸驱动，电气自动**车用离合器来保证副发动机无负荷起动、无负荷停机，延长使用寿命；

13）配有具有自动收放功能的冲洗绞盘和冲洗**，冲**流量大，压力高，可对局部油污地区进行强力冲洗，并可对小广告进行冲刷；

14）带语音报**装置，能实现故障自诊断功能；

15）后防护栏上装有一排高压喷嘴，具有喷雾降尘功能；

16）具有低压冲洗功能，**大冲洗宽度大于21m。

17）箱体采用折弯造型，外观新颖，强度高。
